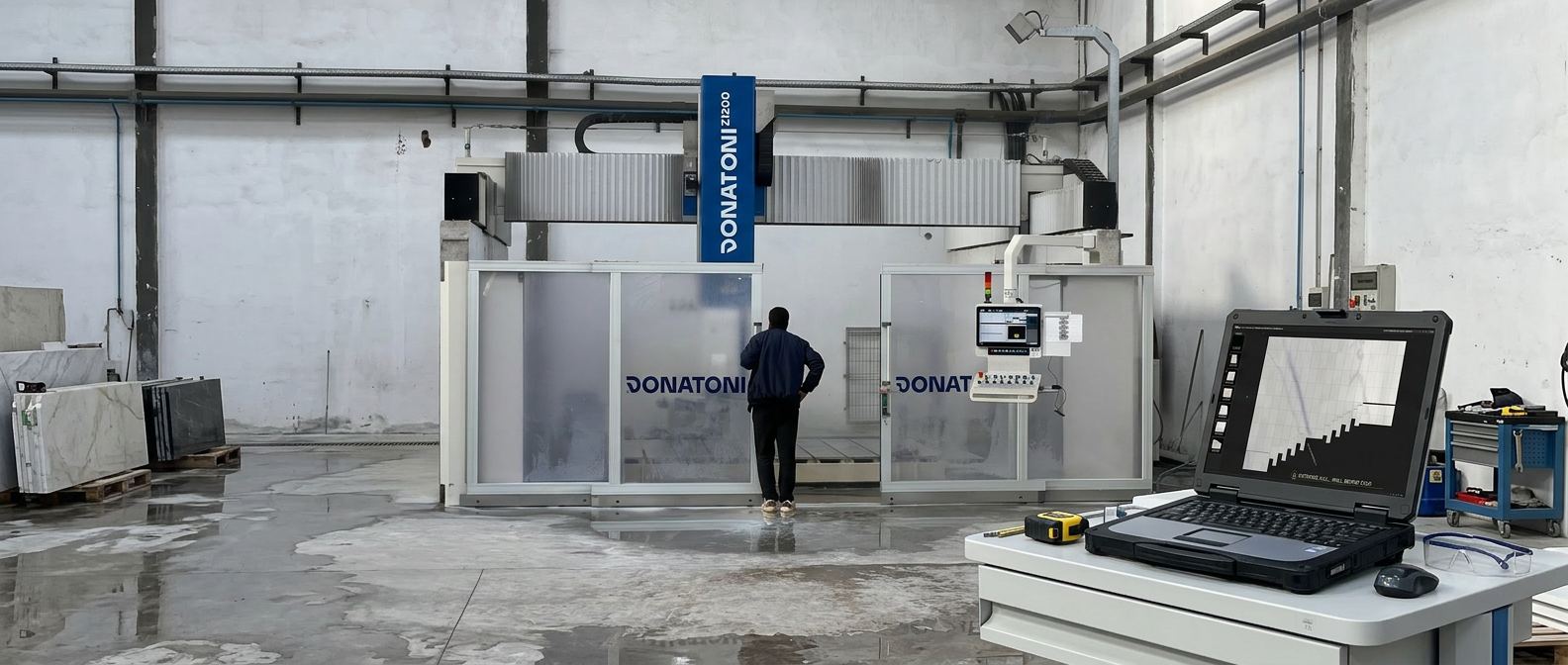

Pietra naturale: dal piano CAD alla macchina CNC
Ogni macchina CNC viene fornita con un software di Nesting. Questi strumenti posizionano i pezzi in modo ottimale su una lastra. Ma i progetti in pietra naturale sono più complessi e impegnativi. Bisogna rispondere a domande completamente diverse: come si passa da un progetto architettonico all'idea di design, attraverso il sourcing del materiale, la verifica del Range e l'approvazione dell'architetto, fino al taglio finale? Tra il software di Nesting al momento del taglio e il piano architettonico all'inizio c'è un vuoto che in molti laboratori viene colmato con stampe cartacee, fogli Excel e telefonate. Questo articolo mostra perché il Nesting da solo non basta — e come una soluzione digitale copre l'intero processo.
Perché il software di Nesting da solo non basta
Il software fornito con la macchina CNC risolve un problema concreto: posizionare i pezzi in modo ottimale su una lastra. Minimizzare gli scarti. Generare il codice macchina. Alcuni di questi strumenti gestiscono persino il Veining-Matching su una singola lastra. Funziona — per questo unico passaggio.
Ma un progetto in pietra naturale non inizia con il taglio. Inizia mesi prima, quando un architetto progetta rivestimenti parietali, pavimentazioni o facciate. Non come liste di taglio, bensì come concept di design con specifiche sui materiali. Un contractor si occupa del sourcing: seleziona cave, acquista blocchi, fa eseguire il taglio in lastre. I piani arrivano al laboratorio di lavorazione — insieme all'indicazione di quale aspetto visivo è stato approvato dall'architetto. Cosa rientra nel Range e cosa no.
Prima che una sola lastra venga tagliata, si svolge un processo che nessun software di Nesting è in grado di rappresentare: Range Review, in cui i responsabili del progetto si recano in cava per esaminare i blocchi di persona e decidere quale materiale corrisponde all'aspetto visivo approvato. Ispezioni in cui i materiali tagliati vengono verificati e approvati rispetto all'aspetto atteso dall'architetto. Richieste di chiarimento su formati, lavorazione dei bordi, qualità delle superfici. In un recente progetto di facciata in Canada — 4.000 piedi quadrati di quarzo verde dal Brasile — proprio questa catena decisionale integrata è stata il motivo principale per avviare la pianificazione digitale: offrire al cliente finale una tracciabilità completa dalla selezione del materiale all'approvazione fino al taglio.
Senza pianificazione digitale del progetto, questo processo si svolge tramite stampe, sopralluoghi, confronti, fogli Excel scambiati tra i reparti via e-mail. Attraverso Dry Layout fisici in magazzino, dove le lastre vengono spostate per ottimizzare la resa visiva — tutto con un alto dispendio di tempo che influisce in modo significativo sui costi del progetto.
Park Industries stima che i laboratori senza pianificazione digitale perdano fino al 40 percento del materiale come scarto. La causa è raramente il Nesting in sé — è la mancanza di contesto a monte: quale lastra deve essere lavorata in quale progetto? Quali aree ha approvato l'architetto? Quali lavorazioni sono specificate? Il software di Nesting risponde alla domanda "Come posiziono i pezzi su questa lastra?" — ma non "Quale lastra, per quale progetto, con quale approvazione?"
Tre fasi — dal DXF al taglio
Importare il piano e assegnare il materiale
I disegni architettonici vengono caricati come DXF e possono essere aggiornati in qualsiasi momento in caso di modifiche al progetto. I poligoni chiusi vengono riconosciuti come pezzi tagliati. La numerazione contenuta viene assegnata a ciascun pezzo come indirizzo fisso e accompagna il manufatto fino alla posa finale in cantiere. Tramite i Layer DXF è possibile definire ulteriori fasi lavorative: lavorazione dei bordi, tagli a 45° con diversi angoli, sagomature, scanalature per ancoraggi, fori e altro ancora. Le macchine CNC con cambio utensile automatico possono eseguire questi passaggi in sequenza — il pezzo passa dalla fresa al controllo qualità senza ulteriori stazioni.
Blending, verifica e approvazione

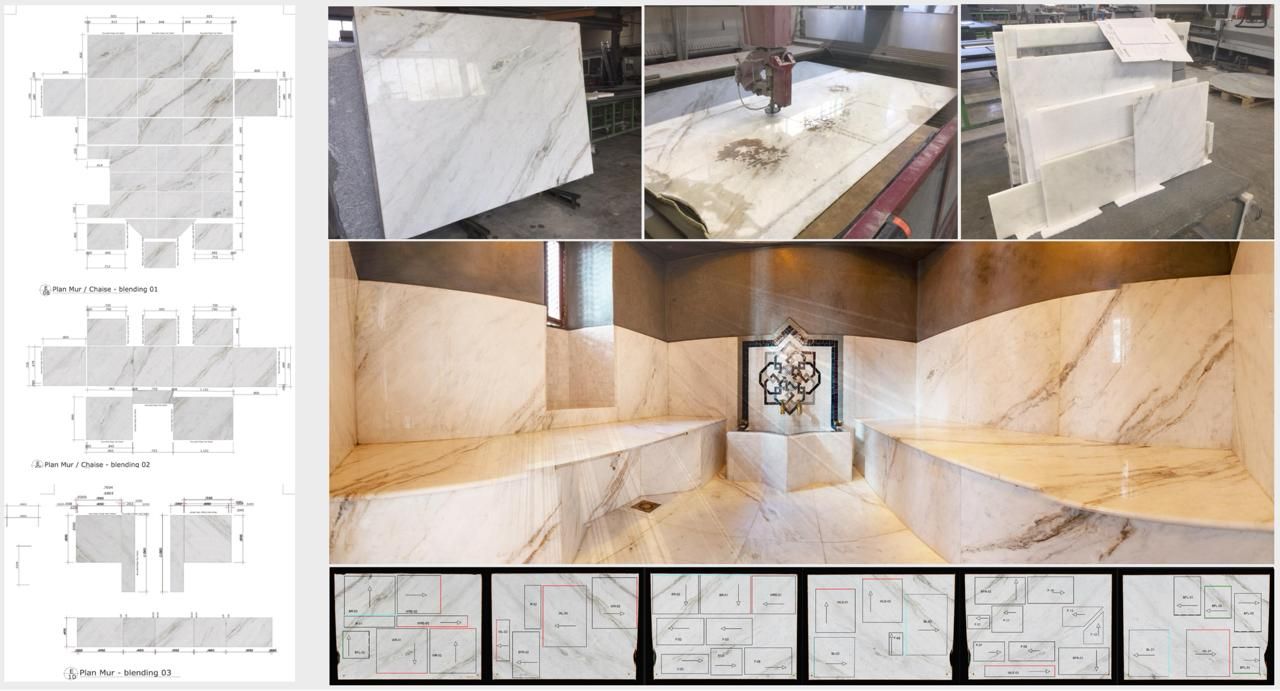

Qui avviene ciò che gli strumenti di Nesting standard non sono in grado di fare: foto reali e calibrate delle lastre vengono sovrapposte digitalmente ai piani, a livello di progetto, secondo le specifiche di design e i requisiti di Range del progetto. L'aspetto visivo viene ottimizzato a schermo prima che una sola lastra venga tagliata. L'architetto, il designer o la direzione del progetto verifica il risultato e lo approva per la produzione. Un meccanismo di Freeze cristallizza il layout approvato con timestamp: chi ha deciso cosa e quando è documentato. Ciò che è stato approvato non può essere modificato accidentalmente. I responsabili del progetto vedono quali aree rispettano i requisiti di Range e quali no — e possono correggere o approvare in modo mirato. Questo passaggio non esiste in nessun software di Nesting standard.
Esportare i Cutting Ticket e restituire il materiale di scarto
Per ogni lastra di pietra naturale viene generato automaticamente un Cutting Ticket DXF: geometria, lavorazione dei bordi, fori, scanalature per ancoraggi — tutto ciò di cui la macchina CNC ha bisogno. Nessun trasferimento manuale di misure. Tramite i progetti è stata documentata la compatibilità con un'ampia gamma di produttori di macchine. Oltre al taglio, è possibile reintrodurre in magazzino i pezzi di scarto più grandi delle lastre. Il sistema suggerisce automaticamente questo passaggio di ottimizzazione prima dell'approvazione alla produzione. Accettando, i pezzi restituiti ricevono immediatamente nel sistema un nuovo ID, un codice a barre, una foto, le misure e la provenienza. Il progetto successivo potrà trovare e utilizzare questi scarti.
Layer-Encoding: il linguaggio tra CAD e CNC
Attraverso le chiavi dei Layer è possibile definire e registrare nel modo più semplice le diverse fasi lavorative all'interno del progetto. Esistono Layer standard per le lavorazioni più comuni — bordi lucidati, tagli a 45°, fori, scanalature per ancoraggi — ma anche Layer aperti per lavorazioni speciali o specifiche del progetto. L'impegno nella disegno è minimo: un poligono sul Layer corretto è sufficiente per definire la fase lavorativa. In aggiunta, viene immediatamente calcolata una valutazione delle quantità necessarie: metri quadrati di pezzi tagliati, metri lineari di lavorazione dei bordi, numero di fori — tutto il necessario per monitorare i progetti dal punto di vista economico. Questo processo può essere automatizzato con un listino prezzi aziendale: al caricamento di piani nuovi o modificati, le variazioni di prezzo diventano immediatamente visibili. Il settore del legno applica già da tempo questo standard industriale. Nel settore della pietra naturale è ora il momento di stabilirlo.
In proprio: dal DXF all'esportazione CNC

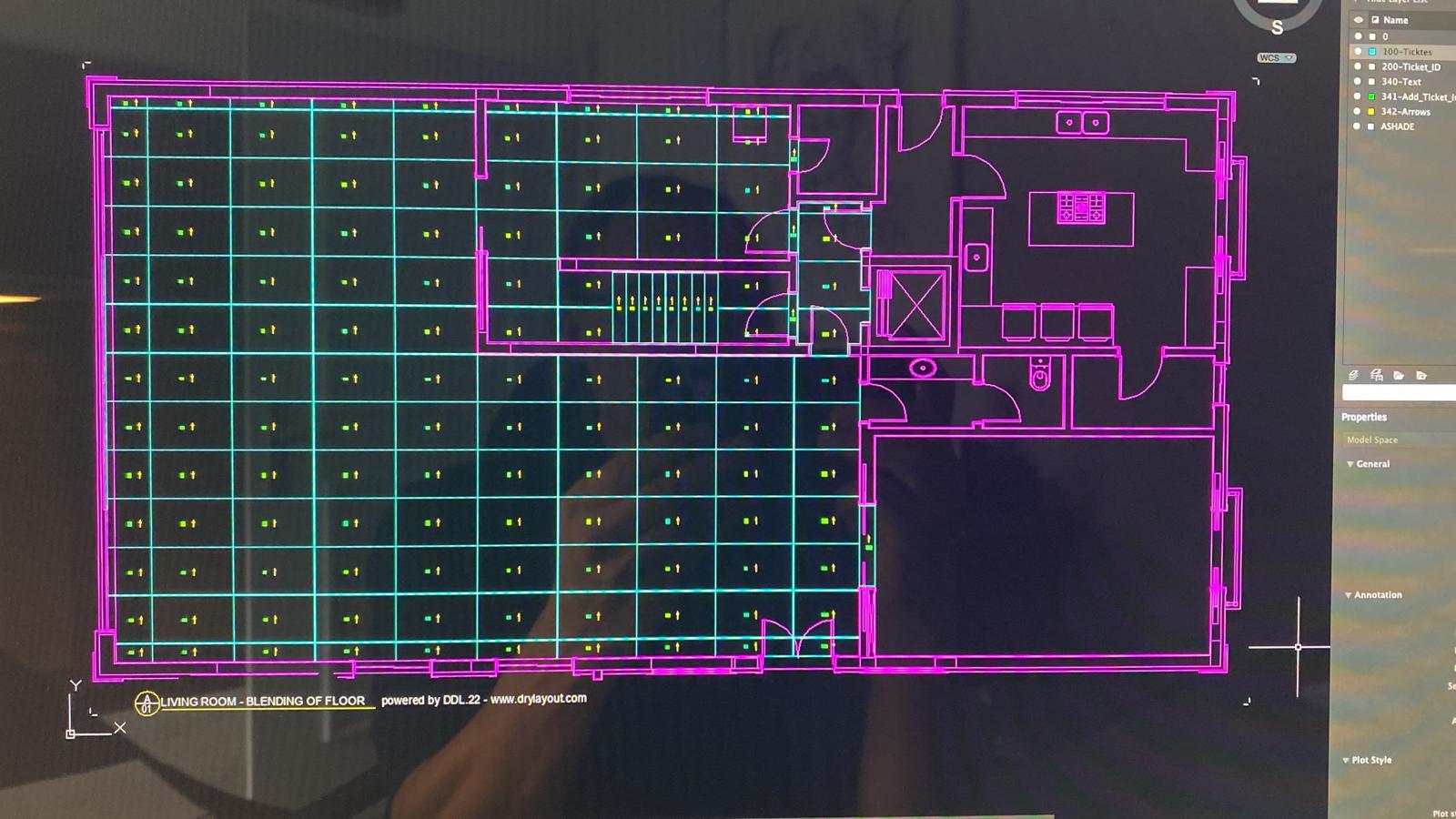

DDL importa file DXF e riconosce automaticamente i pezzi tagliati tramite poligoni chiusi. La numerazione contenuta viene assegnata come indirizzo fisso e accompagna ogni manufatto fino al cantiere. Il Blending Tool posiziona foto reali e calibrate delle lastre con precisione sui pezzi tagliati nel piano e mostra ogni ritaglio singolarmente — in questo modo è possibile verificare il Veining per ciascun pezzo e ottimizzare l'aspetto in modo mirato. In parallelo, il Nesting per lastra viene visualizzato come panoramica sopra il Blending — con un clic si passa direttamente alla vista della lastra per vedere il Nesting realmente e ottimizzarlo manualmente o, in futuro, con supporto IA. Un meccanismo di Freeze cristallizza il layout approvato con timestamp: chi ha deciso cosa e quando è documentato. I Cutting Ticket vengono esportati come DXF univoco per lastra di pietra naturale per la macchina CNC — inclusi lavorazione dei bordi, tagli a 45°, fori e scanalature per ancoraggi dalle chiavi dei Layer. I pezzi di scarto delle lastre possono essere automaticamente restituiti al magazzino prima dell'approvazione alla produzione — con foto, misure, provenienza e codice a barre. Lasa Marmo in Alto Adige sfrutta il potenziale del workflow di produzione completo per tutti i suoi progetti: dalla disegno architettonico al taglio finale e alla spedizione, tutto viene coordinato e controllato digitalmente.
Scopri di più
Cosa cambia concretamente nel laboratorio
Workflow di approvazione al posto di telefonate ed e-mail
Senza workflow digitale: l'architetto viene in lavorazione, esamina le lastre fisicamente, approva per telefono o e-mail. Le informazioni vanno perse. Tre settimane dopo sorge la domanda su quali aree fossero effettivamente state approvate. Con il workflow: l'architetto vede il Blending digitale online, approva con timestamp. Il meccanismo di Freeze impedisce modifiche successive. E quando in cantiere, a causa di un incidente, 16 pezzi prodotti e tagliati su misura si rompono — un caso reale in un progetto internazionale — i pezzi di ricambio possono essere pianificati in una notte, tagliati il giorno successivo e, se necessario, spediti via air freight a livello internazionale nel più breve tempo possibile. Sia i dati di taglio esatti che l'aspetto visivo dei pezzi circostanti sono disponibili nel sistema — così i nuovi pezzi possono essere abbinati e riprodotti con precisione in termini di colore e Veining. Anche in caso di eventuali riparazioni o sostituzioni future, tutte le informazioni sono disponibili — come in un modello BIM. Lasa Marmo riporta un risparmio del 20 percento sui costi grazie a questo workflow.
Errori che non arrivano mai al taglio
Le fonti di errore tipiche nel trasferimento manuale delle misure: spessore errato assegnato perché il piano è stato letto male. Una lastra è stata tagliata pur non rientrando nel Range approvato — materiale costoso distrutto. Lavorazione dei bordi dimenticata, necessità di rilavorazione. Nel workflow digitale tutte le informazioni sono codificate nel Layer e vengono validate prima dell'esportazione CNC. Tre tipi di report generati automaticamente consentono ai responsabili del progetto di fornire rapidamente ai decisori le informazioni essenziali — e allo stesso tempo di trasmettere informazioni di dettaglio completamente affidabili a chi lavora in background con i materiali e deve garantire il controllo qualità.
Scarti che non scompaiono
Dopo ogni taglio rimangono pezzi di scarto. Senza tracciamento questi pezzi finiscono inosservati in magazzino. Dopo qualche mese o eventualmente anni vengono smaltiti. Con il tracciamento digitale: il pezzo di scarto riceve un codice a barre a cui sono associati una foto e le misure esatte. Il progetto successivo cerca prima nel magazzino scarti disponibile — prima di tagliare una nuova lastra. L'azienda Granimor dalla Svizzera utilizza, ad esempio, lo scanner manuale nell'uso quotidiano — non solo per il recupero degli scarti, ma anche per l'inventario.
Il Nesting risolve un problema di posizionamento. La pianificazione del progetto risolve un problema di business.
Il workflow DXF digitale rende superfluo il Nesting classico — perché viene eseguito automaticamente in background all'interno del Blending. In futuro, gli strumenti IA semplificheranno ulteriormente questo passaggio. Ciò che emerge in aggiunta è considerevole: quale lastra appartiene a quale progetto? Quale approvazione è disponibile? Qual è il costo reale dell'ordine? Quale materiale di scarto è disponibile? Tutto questo trova risposta all'interno di un workflow digitale integrato — dal piano architettonico all'esportazione CNC, con tracciabilità fino all'ultimo pezzo di scarto.
Un progetto in pietra naturale si estende per mesi e coinvolge architetti, designer, contractor e laboratori di lavorazione — spesso in paesi diversi. Il workflow digitale crea un filo conduttore di lavoro che connette questi interlocutori: trasparente, documentato e con risultati misurabili.
DXF è un formato dati internazionale standard nel settore CAD, leggibile sia da tutti i programmi di disegno che da tutte le macchine di lavorazione. L'interfaccia DXF non rappresenta un ostacolo all'integrazione del workflow digitale — indipendentemente dai programmi attualmente utilizzati.
Se in questo modo il rendimento sale dal 50 all'75-80 percento, l'investimento si ripaga nelle prime settimane.
